CW系列卧式车床

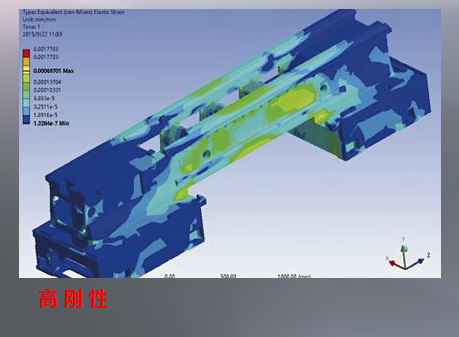

  该系列车床床身在宽度侧壁双筋板和内筋板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一;本系列机床适宜加工铸铁、钢及各种有色金属等材料。

项目 单位 CW6163B/C CW6193B/C CW6180B/C CW61110B/C
CW6263B/C CW6293B/C CW6280B/C CW62110B/C
床身上最大工件回转直径 mm 630 930 800 500
刀架上最大工件回转直径 mm 350 650 480 300
最大工件长度 mm 750,1500,2000,   3000-8000 1500,2000,         3000-8000 1500,3000,4000,5000-14000
马鞍槽内最大回转直径/有效宽度 mm 800/300 1100/300 1000/310 1300/310
主轴通孔直径和轴头型式   ø104;D11(B系列)   ø130;D11(C系列)
主轴孔前端锥体和顶尖锥度   ø120(B系列)   ø140(C系列莫氏5#
主轴转速级数和范围 r/min 18种7.5-1000(B系列) 18种8.5-800(C系列)   18种6-800(B系列)      18种8.5-800(C系列) 18种5.4-720 18种4.8-640
纵向进给量级数和范围 mm/r 64种0.05-24.3 64种0.05-24.3 64种0.06-24.3 64种0.05-24.3
范围1:1 mm/r 0.1-1.52
范围16:1 mm/r 1.6-24.3
用交换齿轮微量进给范围 mm/r 0.05-0.76 0.06-0.912 0.05-0.76
横向进给量与纵进给量的比率   1/2
床鞍快移速度 mmm/min 4000
机床丝杠螺距   12(公制);   1/2''(英制)
公制螺纹种数、范围 mm 50种 1-240(另有14种非标螺纹)
英制螺纹种数、范围 t.p.i 26种 14-1
模数螺纹种数、范围 mm 53种 0.5-120
径节螺纹种数、范围 D.p 24种 28-1
下刀架最大横向行程 mm 315 315 315 315
上刀架最大行程 mm 200 200 200 200
尾座套筒行程 mm 250 250 250 250
尾座套筒锥度    莫氏5#  莫氏5#  莫氏5#  莫氏5#
床身导轨宽度及淬火硬度 mm 550 RC52 550 RC52 600 RC52 600 RC52
主电机功率 kw 11 11 11or15 11or15
快速电机功率 kw 1.1 1.1 1.1 1.1
冷却泵电机功率 w 120 120 120 120
机床宽度×高度/包装宽度×高度 mm 1380×1450/1780×1890 1440×1835/1700×2100 1550×1630/1880×1910 1560×1900/1800×2520
机床长度/包装箱长度                            最大工件长度 750 mm 2890/3440
1500 mm 3690/4240 3690/3900 3700/4150 3700/3900
2000 mm 4070/4620
3000 mm 5190/5740 5190/5400 5250/5650 5250/5400
4000 mm 6120/6640 6100/6350 6250/6650 6250/6450
5000 mm 7200/7750 7200/7430 7250/8050 7250/7630
机床净重/毛重 最大工件长度 750 kg 3400/4400
1500 kg 3700/4700 4200/4950 4900/6000 5500/6350
2000 kg 4200
3000 kg 4700/5900 5200/6250 5500/6900 6100/7250
4000 kg 5800/7700 6300/7500 6100/8000 6700/8150
5000 kg 6800/8800 7300/8700 6900/9000 7500/9200
最大承重 kg 2000 2000 2000 2000



项目 单位 CW61100B CW61125B CW61160 CW61200
床身上最大工件回转直径 mm 1000 1250 1600 2000
刀架上最大工件回转直径 mm 1500/3000/5000-15000 3000/5000/6000-16000
最大工件长度 mm 610 865 1200 1580
主轴孔直径 mm 130
主轴孔前端锥度   公制140
主轴转速种数 正转   21种
主轴转速种数 反转   12种
主轴转速范围 正转 r/min 3.15-315 2-200
主轴转速范围 反转 r/min 3.5-278 2.24-178
主轴每转刀架进给量范围   56种 56种 56种 56种
纵向 mm 0.1-12 0.1-12 0.1-12 0.1-12
横向 mm 0.05-6 0.05-6 0.05-6 0.05-6
上刀架 mm 0.025-3 0.025-3 0.025-3 0.025-3
公制螺纹螺距种数、范围 mm 44种 1-120 44种 1-120 44种 1-120 44种 1-120
英制螺纹螺距种数、范围 t.p.i 31种 24-1/4t.p.i 31种 24-1/4t.p.i 31种 24-1/4t.p.i 31种 24-1/4t.p.i
模数螺纹螺距种数、范围 mm 45种 0.5-60 45种 0.5-60 45种 0.5-60 45种 0.5-60
径节螺纹螺距种数、范围 D.p 38种 1/2-56DP 38种 1/2-56DP 38种 1/2-56DP 38种 1/2-56DP
床鞍最大行程 mm 最大工件长度减50 最大工件长度减200
下刀架最大横向行程 mm 520/630 960 1010
中刀架最大行程 mm     300
上刀架最大行程 mm 300 200
刀架快速移动速度 纵向 mm/min 3740 3740 3740 3740
刀架快速移动速度 横向 mm/min 1870 1870 1870 1870
中刀架 mm/min 935 935 935 935
尾座套筒直径 mm 160 160 180 180
尾座套筒最大行程 mm 300 300 300 300
尾座套筒锥度    莫氏6#  莫氏6# 公制80 公制80
主电机功率 kw 22 22 22 22
机床外形尺寸 mm 最大工件长度加3100 最大工件长度加3400
mm 2150 2150 2320 2410
mm 1700 1825 2600 2770
床身导轨宽度 mm 755 755 1100 1100

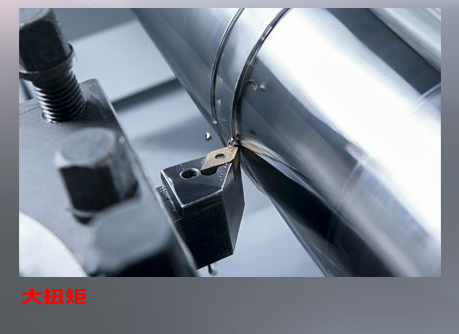

最大扭矩 KN.m 44 44 44 44
最大承重 kg 6000 6000 8000 8000
