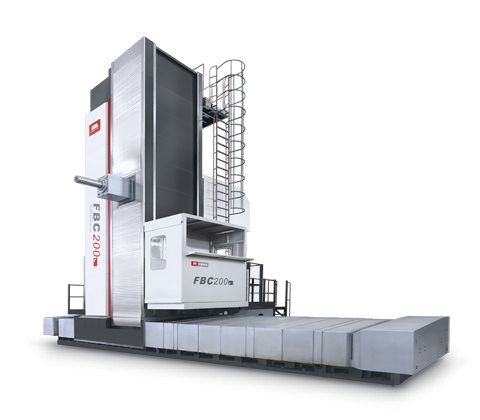

FBC系列数控落地式铣镗床 　　该系列机床为万能型重型机床，带有方滑枕可对中大型零件进行钻孔、镗孔、铰孔、锪平面、车螺纹及铣削等加工。 广泛应用于能源、交通、重型、石化、机械等行业，是加工箱体类零件的关键设备

		FBC160	FBC200r
主轴
主轴直径	mm	φ160	φ200
主轴锥孔(7:24)		ISO50	ISO60 (ISO50)
铣轴直径	mm	φ260	φ320
主轴转速范围	r/min	5-2000	10-1000
主电机功率	kW	60/84	100/140
主轴最大输出扭矩	N.m	2500/3500	10000/120000
镗轴最大进给抗力	N	25000	40000
滑枕截面积	mm	480×540	520×580
加工范围
滑座行程-X轴	mm	5000	6000
主轴箱垂直行程-Y轴	mm	3000(2000, 2500, 3500, 4000)	4000(4500,5000,5500)
滑枕行程-Z轴	mm	1000	1250
主轴行程-W轴	mm	800	1200
进给
切削进给速度
X轴	mm/min	1-15000	1-10000
Y轴	mm/min	1-15000	1-8000
Z轴	mm/min	1-12000	1-6000
W轴	mm/min	1-12000	1-6000
快移速度
X轴	m/min	15	10
Y轴	m/min	15	8
Z轴	m/min	12	6
W轴	m/min	12	6
刀库(选项)
刀库容量	把	60(40)	60(40)
选刀方式		任意	任意
最大铣刀盘直径
满刀	mm	φ125	φ125
相邻空刀	mm	φ250	φ250
刀具最大长度	mm	400	400
刀具最大重量	kg	25	25
定位精度
执行标准
X轴	mm	0.016/1000 全长0.025	0.025/1000
Y轴	mm	0.016/1000 全长0.02	0.025/1000
Z轴	mm	0.015	0.03
W轴	mm	0.015	0.03
重复定位精度
执行标准
X轴	mm	0.01/1000	0.015/1000
Y轴	mm	0.01/1000	0.015/1000
Z轴	mm	0.01	0.015
W轴	mm	0.01	0.015
机床重量	t	100	130
数控系统		SIEMENS 840D	SIEMENS 840D
