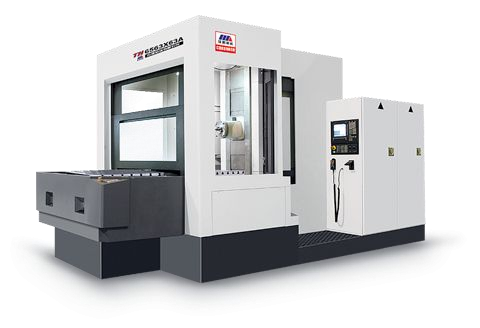

TH65系列卧式铣镗加工中心

  TH65系列卧式加工中心,是我厂在吸收国内外先进技术开发的数控产品。适合各种箱体类零件的铣、镗、攻丝等多工序的高精、高效加工,广泛应用于汽车、内燃机、航空航天、家电、通用机械等行业。

项目 单位 TH6540×40A TH6550×50
工作台
工作台面积 mm 400×400 500×500
交换工作台数
工作台交换时间 s 8 8s
可承受最大荷重 kg 400 500
主轴锥孔   ISO7:24 No50 ISO7:24 No50
主电机功率 KW 11-15 11-15
主轴转速 r/min 20-5000 20-5000
主轴最大扭矩 N.m 376 376
主轴轴向最大抗力 N 7000 7000
主轴工作范围
工作台最大行程X mm  立柱移动700 立柱移动700
主轴箱最大行程Y mm 650 650
立柱最大行程Z mm 工作台移动600 工作台移动600
工作台回转B   1°×360 1°×360
主轴中心线至工作台面距离 mm 50-700 50-700
主轴端面至工作台中心最小距离 mm 200 200
移动速度
切削进给
X、Y、Z   1-10000 1-10000
W   - -
快速 m/min 24 24m/min
工作台进给   - -
自动换刀装置
刀库容量/选刀方式 piece 40/定点 40/定点
刀柄规格   ISO7:24JT50 ISO7:24JT50
刀具最大重量 kg 25 25
刀具最大长度/直径 mm 400/φ125 400/φ125
换刀时间 s 9s 9
在相邻刀座有空位时刀具最大直径 mm 250 250
定位精度
X、Y、Z mm ±0.005 ±0.005
B(4×90°) mm ±5"(±2") ±5"(±2")
重复定位精度
X、Y、Z mm ±0.003 ±0.003
工作台4×90° mm ±2" ±2"
安装数据
电源 Hz/V 50/380 50/380
电气总容量 KVA 55 55
机床重量 kg 17470 17470
占地面积 mm 4790×4600 4790×4600
外形尺寸 mm 4790×3852×3048 4790×3852×3048
数控系统   FANUC 0i-MC FANUC 0i-MC
(FANUC 18i,SIEMENS840D) (FANUC 18i,SIEMENS840D













项目 单位 TH6563×63A TH6563×63A/D TH6563×61A-6P
工作台
工作台面积 mm 630×630 630×630 630×630
交换工作台数   双(6) 1 6
工作台交换时间 s 26   26
可承受最大荷重 kg 1200 1200 1200
主轴锥孔   ISO 7:24 No50 ISO 7:24 No50 ISO 7:24 No50
主电机功率 KW 15/18.5(17/22.5) 15/18.5(17/22.5) 15/18.5(17/22.5)
主轴转速 r/min 20-5000 20-5000 20-5000
主轴最大扭矩 N.m 510/630(870/1150)m 510/630(870/1150) 510/630(870/1150)
主轴轴向最大抗力 N 10000 10000 10000
主轴工作范围
工作台最大行程X mm  1000 1000 1000
主轴箱最大行程Y mm 850 850 850
立柱最大行程Z mm 750 750 750
工作台回转B   1°×360 1°×360 1°×360
主轴中心线至工作台面距离 mm 0-850 0-850 0-850
主轴端面至工作台中心最小距离 mm 200 200 200
移动速度
切削进给
X、Y、Z   1-4000 1-4000 1-4000
W   - - -
快速 m/min X,Y:20 Z:18 X,Y:20 Z:18 X,Y:20 Z:18
工作台进给   - - -
自动换刀装置
刀库容量/选刀方式 piece 40/定点 40/定点 40/定点
刀柄规格   ISO 7:24 JT50 ISO 7:24 JT50 ISO 7:24 JT50
刀具最大重量 kg 25 25 25
刀具最大长度/直径 mm 400/φ125 400/φ125 400/φ125
换刀时间 s 9 9 9
在相邻刀座有空位时刀具最大直径 mm 250 250 250
定位精度
X、Y、Z mm ±0.008 ±0.008 ±0.008
B(4×90°) mm ±5"(±2") ±5"(±2") ±5"(±2")
重复定位精度
X、Y、Z mm ±0.003 ±0.005 ±0.005
工作台4×90° mm   ±2" ±2"
安装数据
电源 Hz/V 50/380 50/380 50/380
电气总容量 KVA 60 60 60
机床重量 kg 19400 17000 28000
占地面积 mm 6270×4460 3300×4800 9639×4908
外形尺寸 mm 6270×3535×3177 5373×3535×3177 9639×4558×3177
数控系统   FANUC 0i-MC(FANUC 18i,SIEMENS840D) FANUC 0i-MC(FANUC 18i,SIEMENS840D) FANUC 0i-MC(FANUC 18i,SIEMENS840D)











项目 单位 TH6580×80 TH6580×80/D TH6580×80-6P
工作台
工作台面积 mm 800×800 800×800 800×800
交换工作台数   双(6) 1 6
工作台交换时间 s 45s - 45
可承受最大荷重 kg 2000 2000 2000
主轴锥孔   ISO 7:24 No50 ISO 7:24 No50 ISO 7:24 No50
主电机功率 KW 122/26(17/22.5) 122/26(17/22.5) 122/26(17/22.5)
主轴转速 r/min 20-5000 20-5000 20-5000
主轴最大扭矩 N.m 750/886(870/1150) 750/886(870/1150) 750/886(870/1150)
主轴轴向最大抗力 N 10000 10000 10000
主轴工作范围
工作台最大行程X mm  1300 1300 1300
主轴箱最大行程Y mm 1000 1000 1000
立柱最大行程Z mm 1000 1000 1000
工作台回转B   1°×360 1°×360 1°×360
主轴中心线至工作台面距离 mm 0-1000 0-1000 0-1000
主轴端面至工作台中心最小距离 mm 247 247 247
移动速度
切削进给
X、Y、Z   1-10000 1-10000 1-10000
W   - - -
快速 m/min 24 24 24
工作台进给   - - -
自动换刀装置
刀库容量/选刀方式 piece 60/定点 60/定点 60/定点
刀柄规格   ISO 7:24 JT50 ISO 7:24 JT50 ISO 7:24 JT50
刀具最大重量 kg 25 25 25
刀具最大长度/直径 mm 400/φ125 400/φ125 400/φ125
换刀时间 s 9 9 9
在相邻刀座有空位时刀具最大直径 mm 250 250 250
定位精度
X、Y、Z mm ±0.008 ±0.008 ±0.008
B(4×90°) mm ±5"(±2") ±5"(±2") ±5"(±2")
重复定位精度
X、Y、Z mm ±0.005 ±0.005 ±0.005
工作台4×90° mm ±2" ±2" ±2"
安装数据
电源 Hz/V 50/380 50/380 50/380
电气总容量 KVA 60 60 60
机床重量 kg 29000 25500 35500
占地面积 mm 4600×7875 6325×4600 10975×5684
外形尺寸 mm 7875×4600×3405 6325×4600×3405 10975×5684×3405
数控系统   FANUC 0i-MC(FANUC 18i,SIEMENS840D) FANUC 0i-MC(FANUC 18i,SIEMENS840D) FANUC 0i-MC(FANUC 18i,SIEMENS840D)











项目 单位 THS65100×100 TCH6580
工作台
工作台面积 mm 1000×1000 φ800
交换工作台数   1
工作台交换时间 s 45 4
可承受最大荷重 kg 2000 800
主轴锥孔   ISO7:24 No50 HSK-A63
主电机功率 KW 22/26(17/22.5) 19/28.8
主轴转速 r/min 20-5000 10-12000
主轴最大扭矩 N.m 750/886(870/1150) 87/130
主轴轴向最大抗力 N 10000
主轴工作范围
工作台最大行程X mm  1500 1300
主轴箱最大行程Y mm 1200 1000
立柱最大行程Z mm 1000 1500
工作台回转B   1°×360 n×360°
主轴中心线至工作台面距离 mm 0-1200 165-1165
┷-5-1495
主轴端面至工作台中心最小距离 mm 347 -1500
┷65-885
移动速度
切削进给
X、Y、Z   1-10000 1-10000
W   - -
快速 m/min 24 X,Y,Z:24 A:5
工作台进给   -
自动换刀装置
刀库容量/选刀方式 piece 60/定点 60
刀柄规格   ISO7:24JT50 HSK-A63
刀具最大重量 kg 25 7
刀具最大长度/直径 mm   300/φ76
换刀时间 s 9 3
在相邻刀座有空位时刀具最大直径 mm 250 127
定位精度
X、Y、Z mm ±0.008 ±0.008
B(4×90°) mm ±5"(±2") A,B:±10"
重复定位精度
X、Y、Z mm ±0.005 ±0.003
工作台4×90° mm ±2" A,B:±4"
安装数据
电源 Hz/V - 50/380
电气总容量 KVA 60 60
机床重量 kg 30500 25000
占地面积 mm 9000×5000 5525×4600
外形尺寸 mm 8785×4820×3605 5525×4600×3605
数控系统   FANUC 0i-MC SIEMENS 840D
(SIEMENS 840D)
