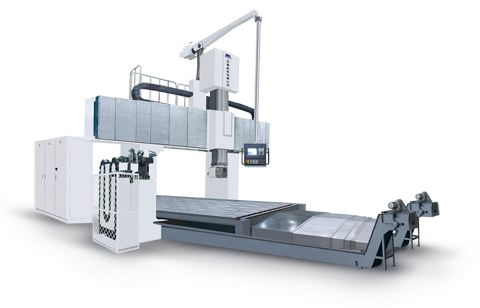

GMC系列龙门五面体加工中心

  GMC系列是主要加工箱体、深腔、复杂腔体等中小型零件动工作台结构强力铣削加工中心。它集诸多专利技术和独创技术于一身,简化复杂的生产程序,有效的压缩有限的生产时间。

项目 单位 GMC1530r1 GMC1530r2 GMC2040r1 GMC2040r2
工作台
工作台尺寸 mm 1500×3000 1500×3000 2000×4000 2000×4000
龙门宽度 mm 2100 2100 2600 2600
允许最大荷重 kg 10000 10000 20000 20000
T型槽尺寸 mm×n 28×7 28×7 28×11 28×11
加工范围
工作台最大行程-X轴 mm 3600 3600 4200 4200
滑鞍最大行程-Y轴 mm 2700 2700 3200 3200
滑枕垂直行程-Z轴 mm 800 1000(1250选择) 800 1000(1250选择)
C轴   5°×72 5°×72 5°×72 5°×72
主轴端面至工作台距离
最大 mm 1000 1200 1000 1200
最小 mm 200 200 200 200
主轴
锥孔(7:24)   ISO50 ISO50 ISO50 ISO50
转速范围 r/min 10-3000 10-2000 10-3000 10-2000
最大输出扭矩 N.m 1397/1723 1437/1772 1397/1723 1437/1772
主轴电机功率 KW 30/37 30/37 30/37 30/37
方滑枕截面尺寸 mm 350×350 420×470 350×350 420×470
进给
切削进给速度范围 mm/min 1-5000 1-5000 1-5000 1-5000
快速移动
X轴 m/min 13 13 13 13
Y轴 m/min 13 13 13 13
Z轴 m/min 10 10 10 10
刀库
刀库容量 40,60 40,60 40,60 40,60
选刀方式   任意 任意 任意 任意
最大铣刀盘直径
满刀 mm φ125 φ125 φ125 φ125
相邻空刀 mm φ250 φ250 φ250 φ250
刀具最大长度 mm 400 400 400 400
刀具最大重量 kg 20 20 20 20
换刀时间(刀-刀) s 5.5 5.5 5.5 5.5
机床定位精度
GB/T19362.1-2003
X轴 mm 0.03(0.023带光栅尺) 0.03(0.023带光栅尺) 0.032(0.025带光栅尺) 0.032(0.025带光栅尺)
Y轴 mm 0.03(0.023带光栅尺) 0.03(0.023带光栅尺) 0.032(0.025带光栅尺) 0.032(0.025带光栅尺)
Z轴 mm 0.025 0.025(0.02带光栅尺) 0.025 0.025(0.02带光栅尺)
重复定位精度
GB/T19362.1-2003
X轴 mm 0.02(0.016带光栅尺) 0.02(0.016带光栅尺) 0.022(0.016带光栅尺) 0.022(0.016带光栅尺)
Y轴 mm 0.02(0.016带光栅尺) 0.02(0.016带光栅尺) 0.022(0.016带光栅尺) 0.022(0.016带光栅尺)
Z轴 mm 0.01 0.01(0.008带光栅尺) 0.01 0.01(0.008带光栅尺)
机床重量 t 50 53 70 73
电气总容量 KVA 110 110 110 110
数控系统   FANUC 0i 或 18i FANUC 0i 或 18i FANUC 0i 或 18i FANUC 0i 或 18i
