S1系列管螺纹车床

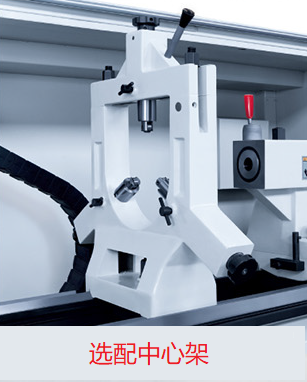

S1-170B结构特点及用途: 本机床在溜板箱左端装有单向超越离合器.用以在光杠慢速转动时可同时接通进行溜板快速移动;主轴采用三点支承式,其前端轴承为抗磨轴承;主轴制动用液压离合器操作。 本机床适用于半精加式和精加工车削内、外圆及平面,还可使用机动进给加工锥体。

项目 单位 S1-245B S1-262A S1-320
主轴中心至导轨面的高度 mm 400 450 500
主轴中心至地面的高度 mm 1100 1150 1200
最大加工管子外径 mm ø219 ø340 ø508
最大中心矩(用尾座时) mm 1000/1500 1000/1500/3000 1500/3000
最大车削长度(床鞍行程) mm 1000/1500 1000/1500/3000 1500/3000

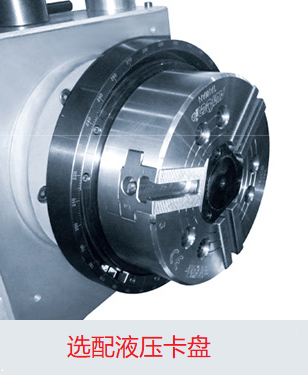

主轴 主轴孔直径 mm ø240 ø355 ø515
主轴孔前后锥孔锥度   01:50
主轴转速级数   12 12 12
主轴转速范围 r/min 8-306 5.6-254 6-200
进给系统 纵横进给量:种数   32 32 32
纵进给量范围 mm/r 0.095-1.44 0.095-1.44 0.1-1.5
横进给量范围 mm/r 0.095-1.44 0.095-1.44 0.1-1.5
英制螺纹范围 t/in 1-14 1-14 2-28
公制螺纹范围 mm 1-15 1-15 1-15
模数螺纹范围 mm 0.5-7.5 0.5-7.5 0.5-7.5
径节螺纹范围 t/in 28-2 28-2 56-4

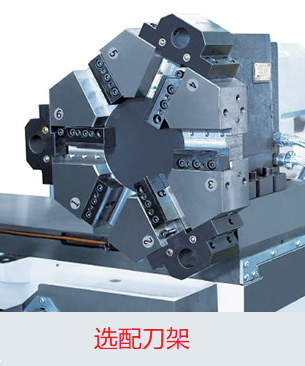

刀架及床鞍 主轴中心线到刀具支承面的垂直距离 mm 33 33 48
刀具截面尺寸 mm 32×32 32×32 45×45
中刀架回转角度 ° ±90 ±90 ±90
下刀架的最大横向行程 mm 300 300 560
上刀架的最大行程 mm 200 200 300
刀架纵横向快速移动速度 m/min 4 4 4
锥度尺及尾座 连续加工1:4锥度长度 mm 500 500 500
最大横向移动量 mm 100 100 100
顶尖套筒的直径 mm 100 100 160
顶尖套筒的行程 mm 250 250 800
顶尖套筒的锥度   莫氏圆锥5号 莫氏圆锥5号 莫氏圆锥6号
顶尖的锥度   莫氏圆锥5号 莫氏圆锥5号 莫氏圆锥6号
床尾的横向移动量 mm ±15 ±15 ±20
电机及床身 主电动机功率 kw 18.5 18.5 22
主电动机转速 r/min 1500 1500 1500
机床的外形尺寸   长 mm 3882.5/4190 3700/4190/5690 1750/1832
机床的外形尺寸   宽 mm 1908/1974 1908/1974/1974 2230/2230
机床的外形尺寸   高 mm 1500/1500 1620/1620/1620 4829/6309
机床的净重 kg 约7876/约8500 约7876/约8500/约11200 12500/15000
