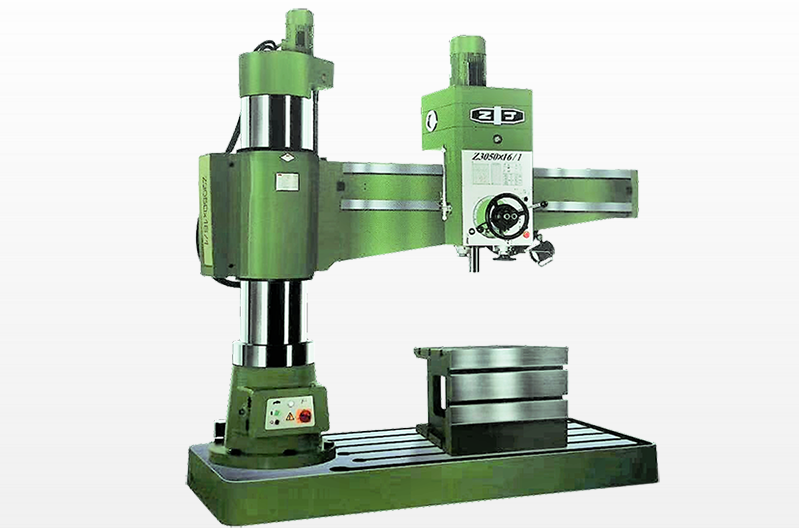

Z系列摇臂钻床(新外观)

  我公司具有五十多年摇臂钻床开发制造的丰富经验,具备世界上规模最大的工艺制造流程与装备。其精良产品广泛应用于机械加工中的钻孔、扩孔、铰孔、锪平面及攻螺纹等。新外观,色彩鲜明、简洁大方。

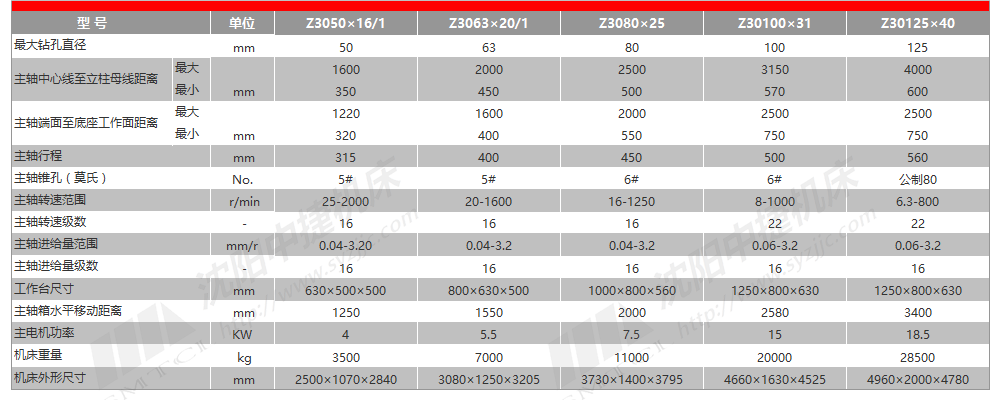

型 号 Z3040×16/1 Z3050×16/1 Z3063×20/1 Z3080×25 Z30100×31 Z30125×40
最大钻孔直径  mm 40 50 63 80 100 125
主轴中心线至立柱母线距离 最大  mm 1600 1600 2000 2500 3150 4000
最小  mm 350 350 450 500 570 600
主轴端面至底座工作面距离 最大  mm 1250 1220 1600 2000 2500 2500
最小  mm 350 320 400 550 750 750
主轴行程  mm 315 315 400 450 500 560
主轴锥孔 ( 莫氏 ) No. 4# 5# 5# 6# 6# 公制80
主轴转速范围  r/min 25-2000 25-2000 20-1600 16-1250 8-1000 6.3-800
主轴转速级数  - 16 16 16 16 22 22
主轴进给量范围  mm/r 0.04-3.20 0.04-3.20 0.04-3.2 0.04-3.2 0.06-3.2 0.06-3.2
主轴进给量级数  - 16 16 16 16 16 16
工作台尺寸  mm 630×500×500 630×500×500 800×630×500 1000×800×560 1250×800×630 1250×800×630
主轴箱水平移动距离  mm 1250 1250 1550 2000 2580 3400
主电机功率  KW 3 4 5.5 7.5 15 18.5
机床重量  kg 3500 3500 7000 11000 20000 28500
机床外形尺寸  mm 2500×1070×2840 2500×1070×2840 3080×1250×3205 3730×1400×3795 4660×1630×4525 4960×2000×4780
