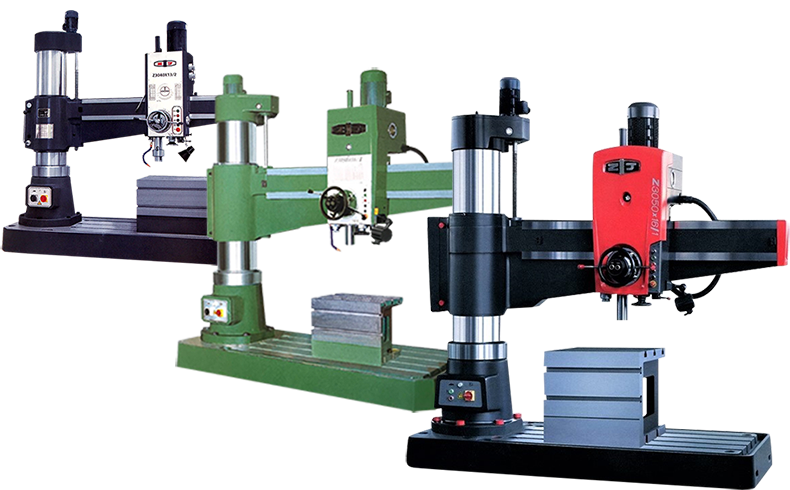

Z3025/32/40系列摇臂钻床

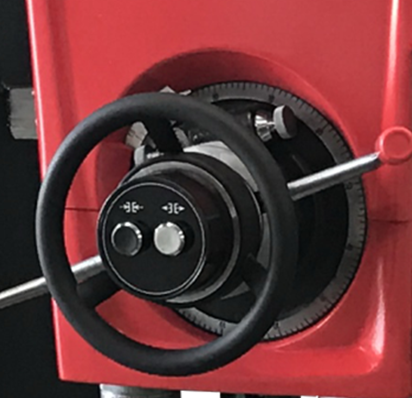

·外观造型美观大方,总体部局匀称协调。 ·主要关键件选用高强度铸件和特供材料。 ·液压预选变速灵敏可靠。 ·机电液操纵均集中在主轴箱上.方便快捷。 ·主要导轨面均采用淬火处理,延长机床使用寿命。 ·提供各种钻、镗床特殊附件。



型 号 Z3025×10/1 Z3032×8/1 Z3032×10/1 Z3040×10 ZQ3040×10/2 Z3040×13/2
最大钻孔直径  mm 25 32 32 40 40 40
主轴中心线至立柱母线距离 最大  mm 1000 820 1000 1000 1000 1300
最小  mm 300 320 300 300 300 300
主轴端面至底座工作面距离 最大  mm 1030 850 1000 1000 1200 1120
最小  mm 250 90 220 250 450 300
主轴行程  mm 280 240 280 280 280 280
主轴锥孔 ( 莫氏 ) No. 3# 4# 4# 4# 4# 4#
主轴转速范围  r/min 32-2500 75-1220 32-2500 63-1600 32-2500 32-2500
主轴转速级数  - 16 6 16 8 16 16
主轴进给量范围  mm/r 0.10-1.25 0.10-0.25 0.10-1.25 0.1-0.4 010-1.25 0.10-1.25
主轴进给量级数  - 8 3 8 4 8 8
工作台尺寸  mm 500×500 - 500×500 450×600 600×600 600×600
外立柱直径  mm 240 200 240 240 240 300
主电机功率   kw 1.5 1.5 2.2 3 3 3
机床净重/毛重  kg 1600/2700 1200/2000 1600/2700 1700/2800 1700/2800 2500/3700
机床外形尺寸  mm 1760×800×2050 1417×720×1885 1760×800×2050 1755×800×2300 1760×800×2250 2100×900×2310
机床外包装尺寸  mm 2020×1070×2490 1660×1000×2290 2020×1070×2490 2020×1070×2490 1760×1070×2550 2360×1170×2680
