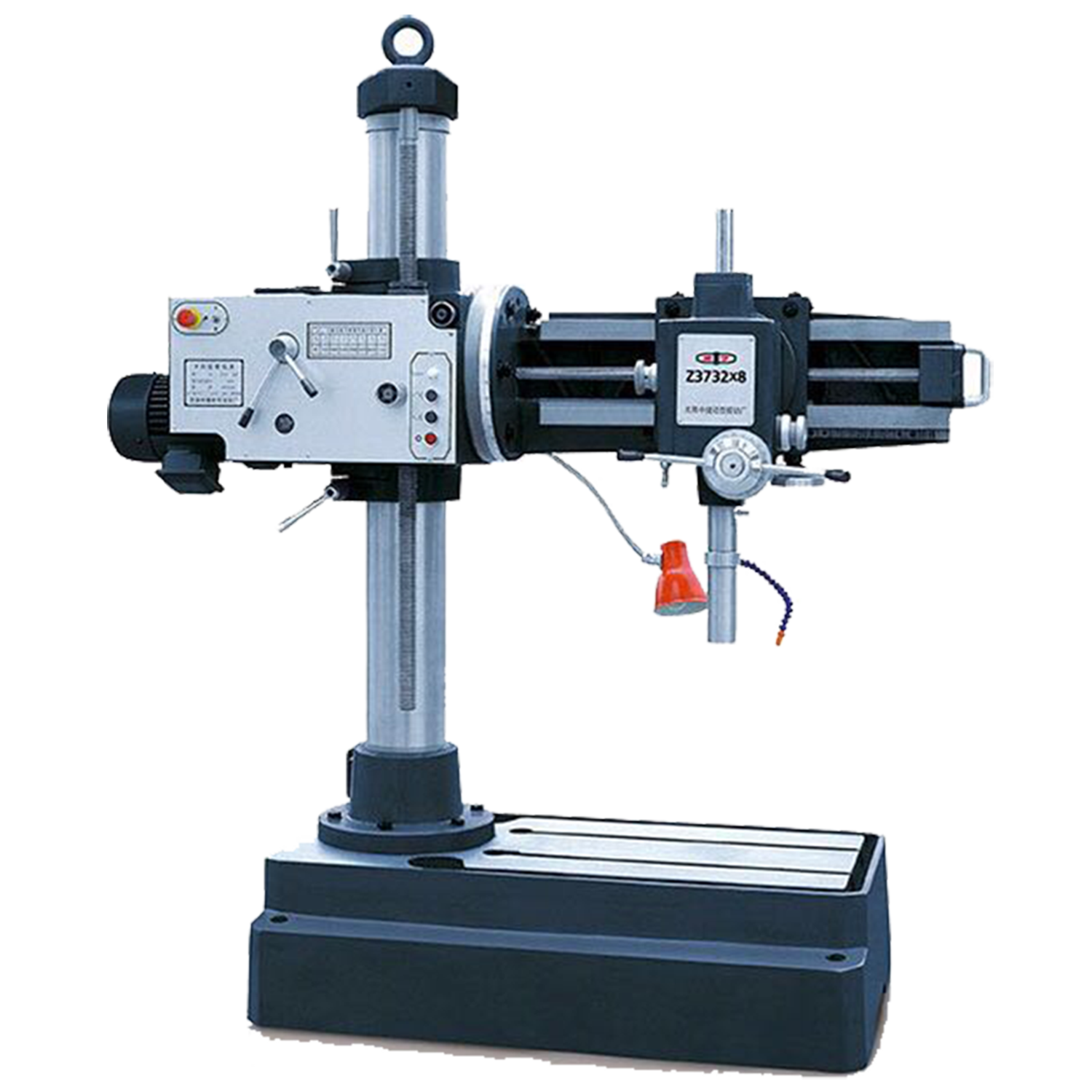

Z37系列万向摇臂钻床

  Z37系列万向摇臂钻床.结构精巧.机动性强.是因地制宜.用途广泛的万能型钻床。本机床为适应不同工作物的多变性,可在任何角度位置对工件进行钻孔、扩孔、绞孔、锪控和攻螺纹等。特别适应大型机器及船舶的制造和装配,以及修配车间对特殊钻孔的加工。本机床主轴箱除可沿摇臂导轨做水平移动外,还可以在它的拖板上做360度的回转,摇臂又可以绕立柱轴线做360度回转。

项目 Z3725×8/2 Z3732×8
最大钻孔直径 mm 25 32
主轴中心线至立柱母线距离 最大 mm 800 820
最小 mm 350 325
主轴端面至底座工作面距离 最大 mm 750 770
最小 mm 220 10
主轴箱水平移动距离 mm 450 -
摇臂升降距离 mm 500
摇臂升降速度 m/min 1.25 -
摇臂绕其立柱回转角度   ±180° ±180°
主轴箱绕自己的回转中心的回转角度   360° 360°
摇臂绕其自己的回转中心的回转角度   360° 360°
主轴圆锥孔(莫氏) No 3 No.4
主轴行程 mm 130 130
主轴转速级数 - 6 6
主轴转速范围 r/min 80-800 63-860
主轴进给量(转数)级数 - 手动 4
主轴进给量范围 mm/r 手动 0.07-0.22
刻度盘每转钻孔深度 mm 100.5 -
主轴允许最大扭转力矩 kgm 20 100
主电机功率 kw  1.5 1.5
机床净重/毛重 kg  1000/1500 1000/1700
机床外形尺寸(长×宽×高) mm 1730×700×1720 1658×720×1910
机床外包装尺寸(长×宽×高) mm 1980×830×2120 1930×100×2150
