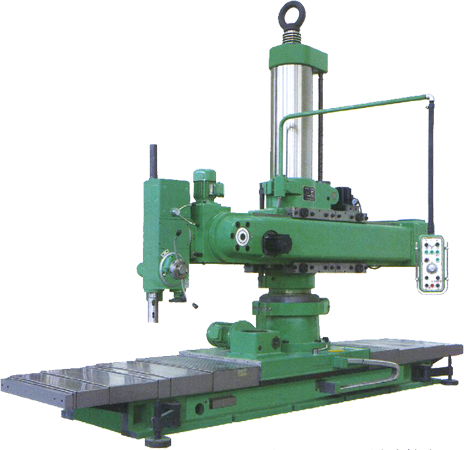

万向滑座式摇钻

●关键零部件选用高强度铸铁或特供钢材。 ●零件经一流热处理设备处理,经久耐用。 ●基础部件经专门化设备加工,精度稳定。 ●液压动力实现主轴各级变速,灵敏可靠。 ●16级主轴转速与进给可选配经济切削。 ●液压动力实现各部夹紧松开,快速可靠。 ●机电液操纵集中在主轴箱上.方便快捷。 ●新工艺、新技术持续改进展示时代风范。

型 号 Z3540 Z3550
最大钻孔直径  mm 40 50
主轴中心线至        立柱母线距离 最大  mm 1600 1600
最小  mm 850 850
主轴行程  mm 315 315
主轴锥孔 ( 莫氏 ) No. 4# 5#
主轴转速范围  r/min 16-1250 16-1250
主轴转速级数  - 16 16
主轴进给量范围  mm/r 0.06-1 0.06-1
主轴进给量级数  - 9 9
主轴箱水平移动距离  mm 750 750
主电机功率  KW 3 4
套筒升降距离  mm 900 900
主轴箱倾斜度  - ± 90° ± 90°
滑座移动距离  mm 2000 2000
机床重量  kg 7200 7200
机床外形尺寸  mm 4350×1710×3143 4350×1710×3143
