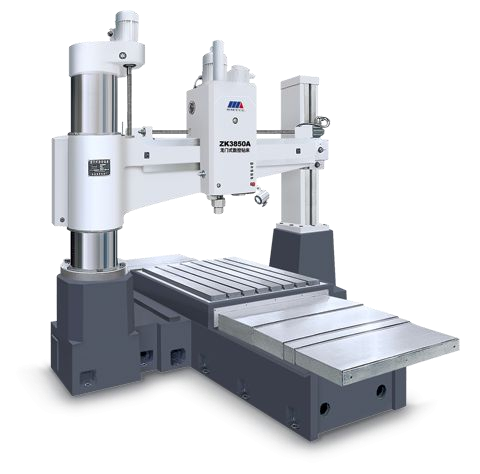

ZK系列数控钻

  ZK3850A型龙门数控钻床主要用于钢、铸件等材料?50以下各规格孔系的加工,其具有加工孔距精度高,性能稳定等特点。是提高工艺水平极好手段,是管板类零件孔加工最佳工作母机。

项目 ZK3850A
工作台 工作台尺寸             mm 1000×1250
允许最大荷重           kg 1500
T形槽尺寸 mm×个 22×7
工作范围 工作台行程-X轴 mm 1250
主轴箱行程-Y轴 mm 1000
主轴最大行程-Z轴 mm 270
横臂升降距离 mm 750(650)
主轴端面至
工作台面距
最大 mm 1000
最小 mm 0(100)
主轴 锥孔      莫氏5号
转数范围          r/min 5-2000
最大输出扭矩         N.m 500
承受最大轴向抗力        N 16000
最大钻孔直径           mm Φ50
最大攻丝直径 铸铁 mm M33
碳钢 mm M24
进给 切削进给速度范围 (无级) mm/min 1-500
快速移动 X轴 m/min 8
Y轴 m/min 8
Z轴 m/min 3
进给电机参数
扭矩 X轴 N.m 27
Y轴 N.m 11
Z轴 N.m 16
转数 X轴 r/min 3000
Y轴 r/min 3000
Z轴 r/min 3000
定位精度 X轴 mm 0.06
Y轴 mm 0.06
Z轴 mm 0.07
重复定位精度 X轴 mm 0.015
Y轴 mm 0.015
Z轴 mm 0.04
主机尺寸 mm 3760×2750×3162
主机重量 kg 8500
数控系统 选 配
