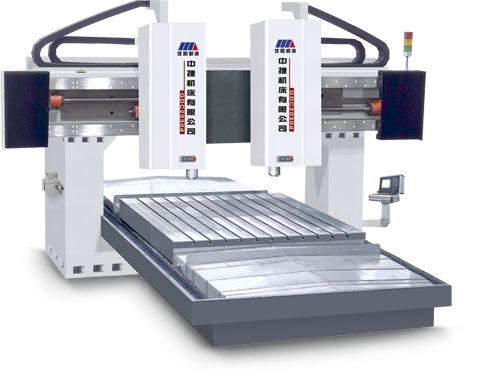

GDC系列（动）龙门式数控（铣）钻床 　　GDC(d)md系列机床采用龙门框架布局，立柱与横梁为钢板组合固定联结，三轴采用高精度滚珠丝杠传动，X、Y轴采用精密直线导轨运动副，保证了该机床钻削性能的最大化。

项目	单位	GDC1625d	GDC2030d	GDC2530d
工作台
工作台尺寸	mm	1600×2500	2000×3000	2500×3000
两立柱间距离	mm	2160	2570	3210
允许最大荷重	kg	4000	6000	10000
T型槽尺寸	mm×个	22×8	22×11	28×11
加工范围
工作台最大行程
不带刀库	mm	2500	3000	3000
带刀库	mm	2250	2750	2750
滑鞍最大行程-Y轴	mm	1600	2000	2500
主轴箱最大行程-Z轴	mm	500	500	500
主轴端面至工作台面距离
最大	mm	650	650	650
最小	mm	150	150	150
主轴
锥孔(7:24)		BT50	BT50	BT50
转数范围	r/min	40-4500	40-4500	40-4500
最大输出扭矩	N.m	385/526(可选565/770)	385/526(可选565/770)	384/526(可选565/770)
承受最大轴向抗力	N	15000	15000	15000
主轴电机功率	kW	15/20.5×2	15/20.5×2	15/20.5×2
		(可选22/30×2)	(可选22/30×2)	(可选22/30×2)
最大钻孔直径	mm	φ50	φ50	φ50
最大铣刀盘直径	mm	φ125	φ125	φ125
最大攻丝直径
铸铁	mm	M30	M30	M30
碳钢	mm	M24	M24	M24
进给
切削进给速度范围	mm/min	1-5000n	1-5000	1-5000
快速移动
X轴	m/min	10	10	10
Y轴	m/min	10	10	8
Z轴	m/min	10	10	10
定位精度
JB/T8771.4-1998
X轴	mm	0.03	0.03	0.03
Y轴	mm	0.025	0.025	0.03
Z轴	mm	0.012	0.012	0.012
执行JIS标准(JISB6330)
X轴	mm	±0.005/300	±0.005/300	±0.005/300
Y轴	mm	±0.005/300	±0.005/300	±0.005/300
Z轴	mm	±0.005/300	±0.005/300	±0.005/300
重复定位精度
JB/T8771.4-1998
X轴	mm	0.018	0.018	0.018
Y轴	mm	0.013	0.013	0.018
Z轴	mm	0.008	0.008	0.008
执行JIS标准(JISB6330)
X轴	mm	±0.003	±0.003	±0.003
Y轴	mm	±0.003	±0.003	±0.003
Z轴	mm	±0.003	±0.003	±0.003
机床重量	kg	33000	37000	45500
数控系统		西门子840D	西门子840D	西门子840D
电气总容量	KVA	90	90	90
