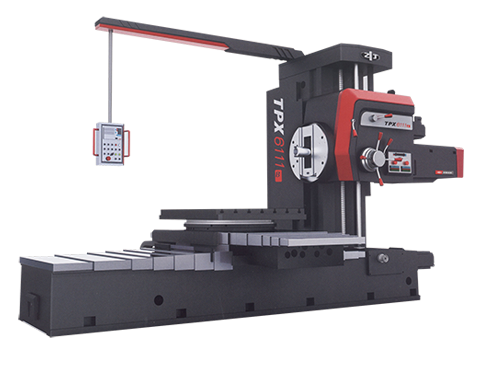

TPX系列卧式铣镗床 　　该系列机床为通用机床，可对铸件、钢件及有色金属件进行钻、扩、镗、铰孔、铣平面、锪平面、车螺纹等切削加工。平旋盘滑块可径向进给，能镗削尺寸较大的孔、车外圆及切槽等。

项目		单位	TPX6111B	TPX6111B/2	TPX6111B/3	TPX6113	TPX6113/2
主轴	主轴直径	mm	110			130
	主轴锥孔	-	Morse No6(ISO 7:24 No50)			Metric 80(可选ISO 7:24 No50)
	主轴最大扭矩	N.m	1225			3136
	主轴最大轴向抗力	N	12250			31360
	主轴转速级数	-	22			24
	主轴转速范围	r/min	8-1000			4-800
	主电机功率	kw	7.5	7.5	7.5	15	15
平旋盘	平旋盘最大扭矩	N.m	1960			4900
	平旋盘直径	mm	600			750
	平旋盘转速范围	r/min	4-200			2.5-125
	平旋盘转速级数	-	18			18

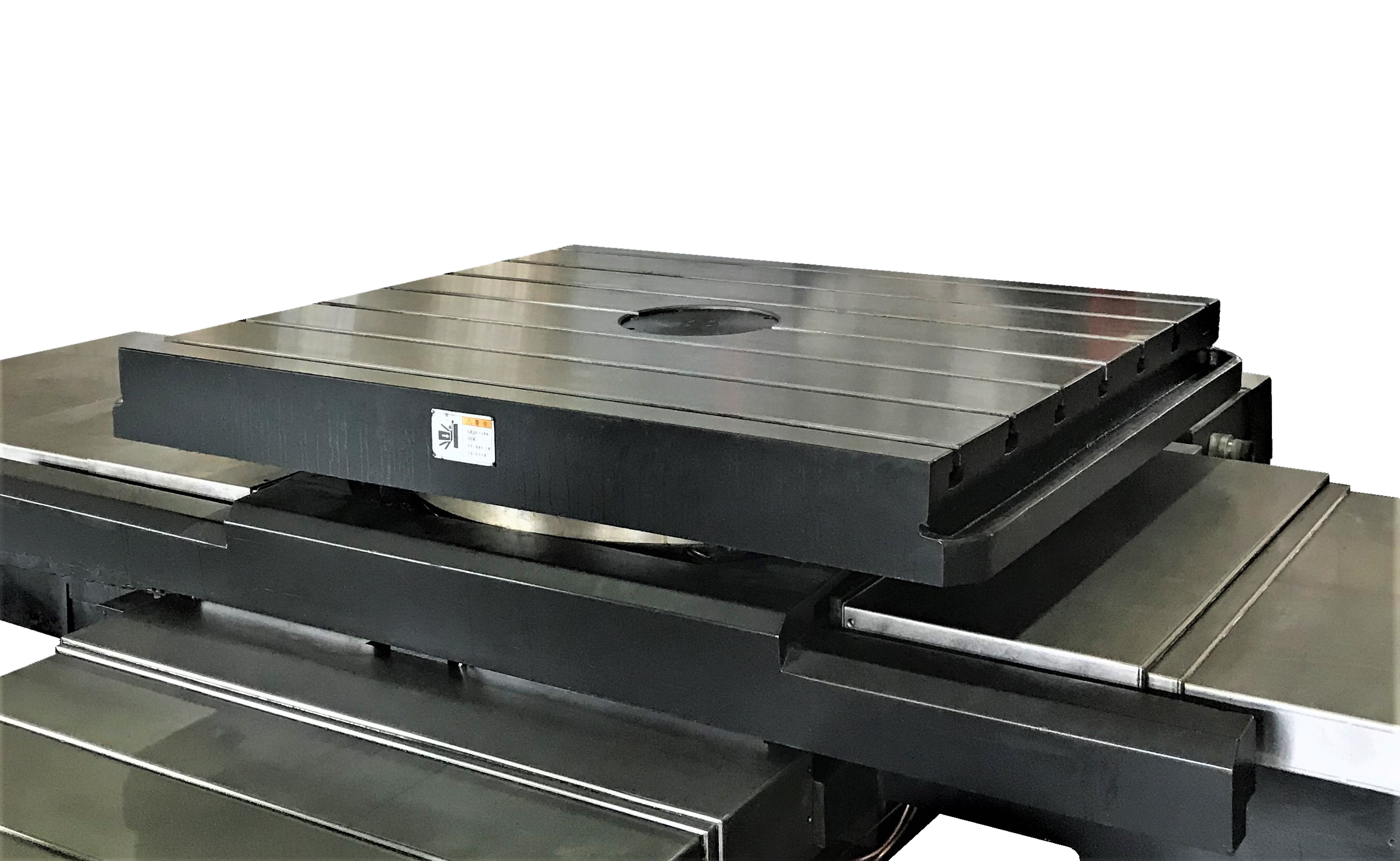

工作台	工作台工作面积	mm	1100×960	1100×960	1250×1100	1600×1400	1800×1600
	工作台最大承重	kg	2500	2500	3000	8000	10000
	T形槽尺寸	mm	22			28
	T形槽数	-	7			9	11
工作区域	X轴行程	mm	900	1250	1600	1600	2000
	Y轴行程	mm	900	900	1200	1400	1800
	Z轴行程	mm	1000	1000	1400（无后立柱）	1500	2000（无后立柱）
	W轴行程（主轴行程）	mm	600			900
	U轴行程（平旋盘滑块行程）	mm	180			250
	B轴回转角度	°	360			360
	主轴中心线至工作台面最小距离	mm	0			0
进给速度	快速速度（X/Y/Z/W）	mm/min	2500			2500
	主轴每转各轴进给量范围（X/Y/Z/W）	mm/rev	0.04-6/0.01-1.88			0.05-8/0.01-2
精度	直线测量系统读数精度（X/Y/Z）（Z轴选配）	mm	0.005			0.005
	B轴角度测量系统读数精度（选配）	°	0.001			0.001
通用参数	机床外形尺寸	mm	4910×2454×2750	4910×2870×2750	5117×3359×3079	6995×3647×3442	7030×4665×3800
	机床重量	kg	13000	14500	18000	24500	29300
